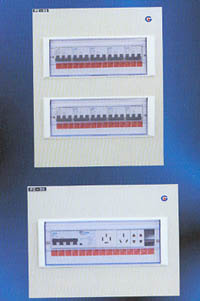

XRM照明箱

一、概述：

本产品适用于高层建筑、宾馆、住宅等建筑物。交流50HZ，额定电压380V以下的低压配电系统中，作为实现对照明配电线路切换、漏电、过载、短路保护之用。

二、使用条件：

1.周围空气温度不高于+40℃；不低于-5℃，并且在24小时内平均温度不高于+35℃；

2.空气清洁，相对湿度在+40℃时不超过50%，温度较低时允许有较高的相对湿度，例如：+20℃为90%；

3.海拔高度不超过2000米；

4.安装位置应垂直放置，倾斜度不超过5℃；

5.安装地点在无剧烈震动和冲击的地方及其不足以腐蚀电器元件的场所；

6.在装有漏电保护元件的产品中，其安装地点的外磁场强度在任何方向不超过地磁场的5倍。

三、技术参数

1.本产品主要分6、9、12、15、18、24、30、36单元供用户选用。

2.最大总输入电流为20、25、32、40、50、63、100A。

3.最大分路输出电流为6、10、16、20、25A。

4.额定绝缘电压500V。

5.额定短时耐受电流3KA。

6.额定漏电动作电流，主进线路不超过100MA。单个输出电路不超50MA。

7.额定漏电不动作电流为漏电动作电流的50%。

8.额定漏电时间不超过0.1秒。
